การติดตั้งเหล็กคาร์บอน

pipe carbon steel fittings



ชื่อผลิตภัณฑ์:ท่อเหล็กและอุปกรณ์คาร์บอน, อุปกรณ์เชื่อมก้นเหล็กคาร์บอน, อุปกรณ์กดเหล็กคาร์บอน, อุปกรณ์เหล็กอ่อน

มาตรฐาน:ASME/ANSI B16.9

ระดับ: WPB; WPC

วัสดุ:Carban Steel (การเชื่อม &ไร้รอยต่อ )

พื้นผิว:ภาพวาดสีดำ, การวาดภาพต่อต้าน - น้ำมันสนิม

คำอธิบาย:



เหล็กกล้าคาร์บอน



คาร์บอนเหล็กที



ตัวลดเหล็กคาร์บอน



คาร์บอนเหล็ก



เหล็กกล้าคาร์บอน

45 องศา, 90 องศาและ 180 องศาคาร์บอนเหล็กข้อศอก

45Elbow carbon steel fitting
ข้อศอกเหล็กคาร์บอน 45 องศา
90 Elbow carbon steel fitting 2
ข้อศอกเหล็กคาร์บอน 90 องศา
180 Elbow
ข้อศอกเหล็กคาร์บอน 180 องศา



เส้นผ่าศูนย์กลางภายนอก ความหนาของผนัง (มม.) น้ำหนักทางทฤษฎี
45 องศา 90 องศา 180 องศา
นิ้ว มม. SCH40 กิโลกรัม กิโลกรัม กิโลกรัม
1/2 21.3 2.77 0.04 0.08 0.16
3/4 26.7 2.87 0.05 0.1 0.21
1 33.4 3.38 0.08 0.16 0.3
1 1/4 42.2 3.56 0.13 0.25 0.5
1 1/2 48.3 3.68 0.18 0.38 0.72
2 60.3 3.91 0.38 0.65 1.3
2 1/2 73.0 5.16 0.65 1.29 2.58
3 88.9 5.49 1.02 2.03 4.06
3 1/2 101.6 5.74 1.22 2.45 4.87
4 114.3 6.02 1.93 3.85 7.1
5 141.3 6.55 3.26 6.51 13.6
6 168.3 7.11 6.06 10.1 20.2
8 219.1 8.18 7.96 18.9 21.8
10 273.1 9.27 12.5 25 50
12 323.9 9.53 38.6 66.1 108
14 355.6 9.53 34.1 68.1 136
16 406.4 9.53 44.7 39.3 179
18 457.2 9.53 56.5 113 226
20 508 9.53 70 140 230
22 558.8 9.53 77 170 340
24 609.6 9.53 101 202 404
26 660.4 9.53 119 238 476
Carbon Steel Elbow Carbon Steel fitting Elbow

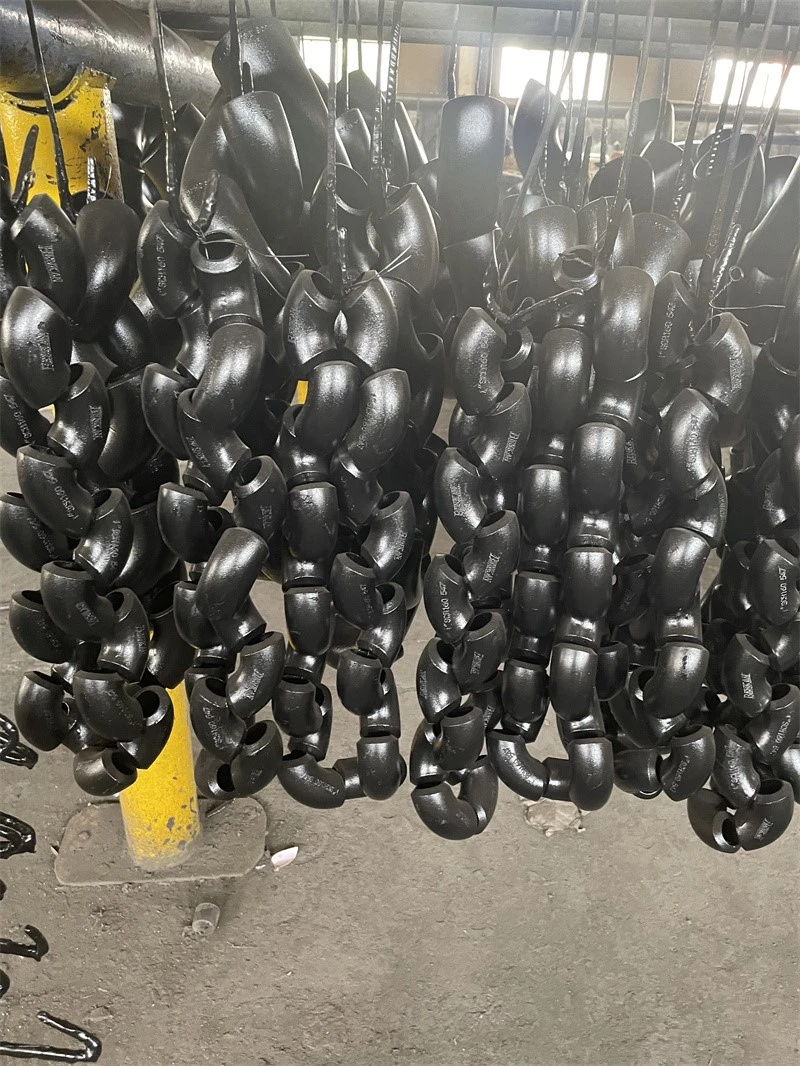

180 Carbon Steel Elbow 90 Carbon Steel Elbow Carbon Steel welded Elbow



คาร์บอนเหล็กที



ตรงและลดเสื้อยืด

เส้นผ่าศูนย์กลางภายนอก เส้นผ่าศูนย์กลางภายนอก Carbon Straight Tee Fittings
นิ้ว มม. นิ้ว มม.
3/4x3/4 26.7x26.7 6x6 168.3x168.3
3/4x1/2 26.7x21.3 6x5 168.3x141.3
1x1 33.4x33.4 8x8 219.1x219.1
1x3/4 33.4x26.7 8x6 219.1x168.3
1 1/4x1 1/4 42.2x42.2 10x8 273x219.1
1 1/4x1 42.2x33.4 10x10 273.1x273.1
1 1/2x1 1/2 48.3x48.3 12x12 323.8x323.8 ทีออฟ
1 1/2x1 1/4 48.3*42.2 12x10 323.8x273.1 Reducer Tee
2x2 60.3ZX60.3 14x14 355.6x355.6
2x1 1/2 60.3x48.3 14x12 355.6x323.8
3x3 88.9x88.9 18x18 457x457
3x2 1/2 88.9x73 18x16 457x406.4
4x4 114.3x114.3 20x20 508x508
4x3 114.3x88.9 20x18 508x457
5x5 141.3x141.3 24x24 610x610
5x4 141.3x114.3 24x20 610x508 ลดที
Carbon Steel Tee Carbon Steel fitting Tee
Straight Tee Reducer Tee Straight And Reducer Tee



ตัวลดเหล็กคาร์บอน



ตัวลดศูนย์กลางและผิดปกติ

เส้นผ่าศูนย์กลางภายนอก เส้นผ่าศูนย์กลางภายนอก Con Reducer
นิ้ว มม. นิ้ว มม.
3/4x1/2 26.7x21.3 5x3 141.3x88.9
1X3/4 33.4X26.7 6x5 168.3x141.3
1x1/2 33.4x21.3 6x4 168.3x114.3
1 1/4x1 42.2x33.4 8x6 219.1x168.3
1 1/4x3/4 42.2x26.7 8x4 219.1x114.3
1 1/2x1 1/4 48.3*42.2 10x8 273.1x219.1
1 1/2x1 48.3x33.4 10x6 273.1x168.3 ตัวลดลง
2x1 1/2 60.3x48.3 12x10 323.9x273.1 reducing tee
2x1 60.3ZX33.4 12x8 323.9x219.1
2 1/2x2 73x60.3 14x12 355.6x323.8
2 1/2x1 1/2 73x48.3 14x10 355.6x273.1
3x2 1/2 88.9x73 18x16 457x406.4
3x2 88.9x60.3 18x14 457x355.6
4x3 114.3x88.9 20x18 508x457
4x2 1/2 114.3x73 24x20 610x508
5x4 141.3x114.3 24x18 610x457 EOC reducer



คาร์บอนเหล็ก



WELDING NECK FLANGES

BLIND FLANGES

PTHREADED FLANGE

SLIP ON FLANGES



หน้าแปลนคอเชื่อมคอ
NPS OD รหัสประจำตัว ความหนา น้ำหนักหน่วย NPS OD รหัสประจำตัว ความหนา น้ำหนักหน่วย
นิ้ว มม. มม. มม. กิโลกรัม นิ้ว มม. มม. มม. กิโลกรัม
1/2 89 21.3 11.5 0.5 5 254 141.3 24 9.2
3/4 99 26.9 13 0.7 6 279 168.3 25.5 11
1 108 33.7 14.5 1.1 8 343 219.1 29 18.3
1 1/4 117 42.4 16 1.5 10 406 273 30.5 25
1 1/2 127 48.3 17.5 1.8 12 483 323.9 32 39
2 152 60.3 19.5 2.7 14 533 355.6 35 51
2 1/2 178 73 22.5 4.4 16 597 406.4 37 60
3 190 88.9 24 5.2 18 635 457 40 71
3 1/2 216 101.6 24 6.4 20 698 508 43 88
4 229 114.3 24 7.5 24 813 610 48 119



หน้าท้องตาบอด
NPS OD รหัสประจำตัว ความหนา น้ำหนักหน่วย NPS OD รหัสประจำตัว ความหนา น้ำหนักหน่วย
นิ้ว มม. มม. มม. กิโลกรัม นิ้ว มม. มม. มม. กิโลกรัม
1/2 89 21.3 11.5 0.4 5 254 141.3 24 9
3/4 99 26.9 13 0.7 6 279 168.3 25.5 12
1 108 33.7 16 0.9 8 343 219.1 29 21
1 1/4 117 42.4 16 1.3 10 406 273 30.5 30
1 1/2 127 48.3 17.5 1.6 12 483 323.9 32 45
2 152 60.3 19.5 2.6 14 533 355.6 35 59
2 1/2 178 73 22.5 4.1 16 597 406.4 37 79
3 190 88.9 24 5 18 635 457 40 97
3 1/2 216 101.6 24 6.4 20 698 508 43 124
4 229 114.3 24 7.1 24 813 610 48 188



ลื่นบนหน้าแปลน
NPS OD รหัสประจำตัว ความหนา น้ำหนักหน่วย NPS OD รหัสประจำตัว ความหนา น้ำหนักหน่วย
นิ้ว มม. มม. มม. กิโลกรัม นิ้ว มม. มม. มม. กิโลกรัม
1/2 89 22.5 11.5 0.4 5 254 144 24 6.3
3/4 99 28 13 0.7 6 279 170.5 25.5 7.5
1 108 34.5 14 0.8 8 343 221.5 29 12.6
1 1/4 117 43.5 16 1.1 10 406 276.5 30.5 18.5
1 1/2 127 49.5 17.5 1.4 12 483 327 32 28
2 152 62 19.5 2.2 14 533 359 35 36
2 1/2 178 73 22.5 3.6 16 597 410.5 37 46
3 190 90.5 24 4.1 18 635 462 40 50
3 1/2 216 103.5 24 5.2 20 698 513 43 64
4 229 116 24 5.6 24 813 616 48 89



หน้าแปลนเกลียว
NPS OD รหัสประจำตัว ความหนา น้ำหนักหน่วย NPS OD รหัสประจำตัว ความหนา น้ำหนักหน่วย
นิ้ว มม. มม. มม. กิโลกรัม นิ้ว มม. มม. มม. กิโลกรัม
1/2 89 21.3 11.5 0.4 5 254 141.3 24 7
3/4 99 26.9 13 0.7 6 279 168.3 25.5 8.4
1 108 33.7 14.5 0.9 8 343 219.1 29 13
1 1/4 117 42.4 16 1.2 10 406 273 30.5 17.8
1 1/2 127 48.3 17.5 1.5 12 483 323.9 32 29.5
2 152 60.3 19.5 2.3 14 533 355.6 35 39
2 1/2 178 76.1 22.5 3.7 16 597 406.4 37 47
3 190 88.9 24 4.2 18 635 457 40 50
3 1/2 216 101.6 24 5.3 20 696 508 43 68
4 229 114.3 24 5.9 24 813 610 48 93



เราเป็นผู้ผลิตและซัพพลายเออร์ที่ติดตั้งเหล็กคาร์บอนมืออาชีพในประเทศจีนโดยมีผลิตภัณฑ์คุณภาพและราคาที่แข่งขันได้ โปรดมั่นใจได้ว่าการขายส่งเหล็กคาร์บอนราคาถูกในสต็อกที่นี่จากโรงงานของเรา สำหรับบริการที่กำหนดเองติดต่อเราทันที
